(주)에스피엠에서 생산하는 와이어 컷 방전 가공기 시리즈를 소개합니다.

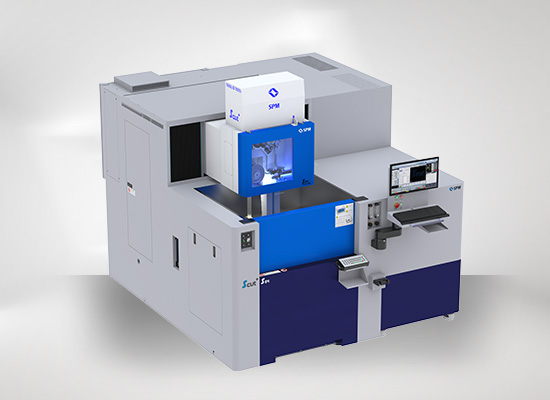

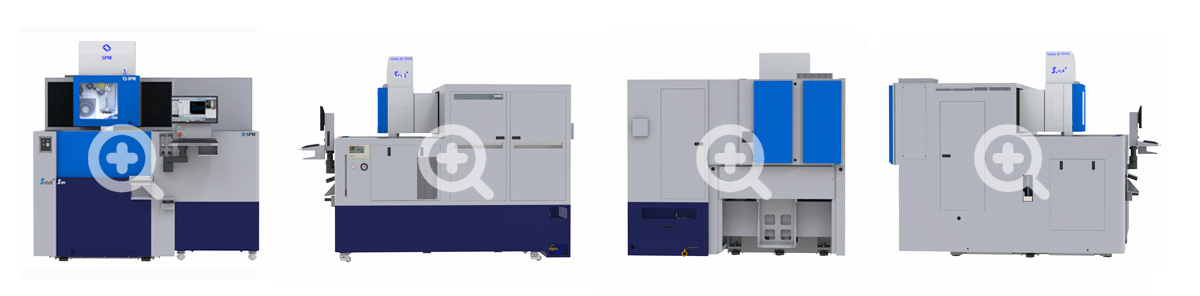

◎ S64

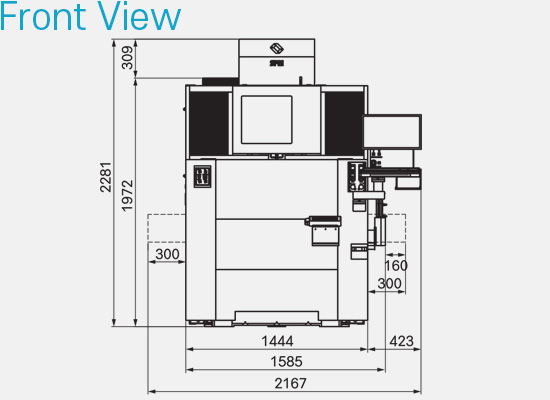

도면





사양

제 목 단 위
X, Y, Z축 이동량 600 × 400 × 350㎜
U, V축 이동량 150 × 150(±75)㎜

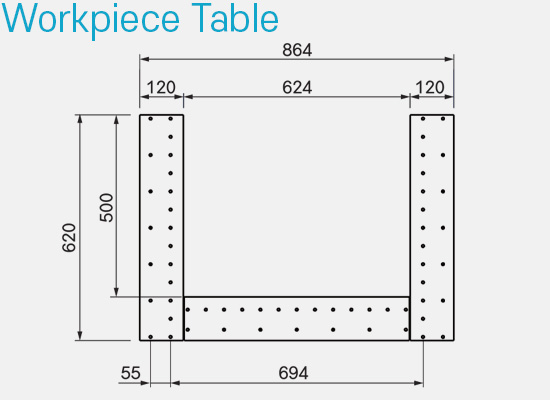

테이블 크기 864 × 620㎜
테이블 높이 (바닥-테이블) 900㎜
가공조 크기 1056(문폭:968) × 1139㎜
공작물 최대 크기 900×600 × 340㎜
공작물 상용 작업 크기 800 × 500 × 330㎜
최대 가공물 중량 1000㎏
제 목 단 위
최대 테이퍼 각도 ±32/100㎜ degrees/t
최대 테이블 이송속도 1300㎜
사용 와이어 직경 0.15 ~ 0.3㎜ (0.1 옵션)
와이어 전극 이송속도 0 ~ 15m/min
와이어 장력 0.5 ~ 28N
기계 외형크기 (WLH) 1585 × 3275 × 1972㎜
기계 중량 3300㎏

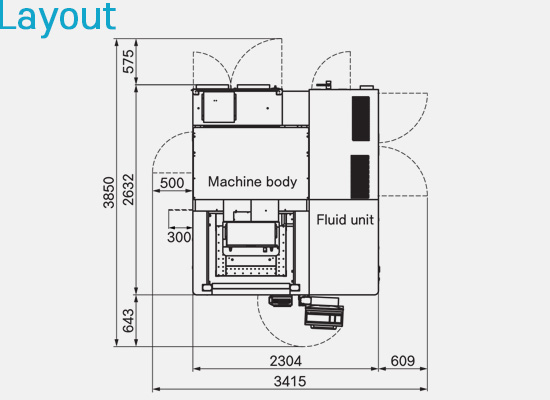

설치 총 면적 3415 × 3850 × 2281㎜
X, Y축 리니어 모터 / X, Y, Z축 리니어 스케일 기본적용(U, V축 옵션) /
외장형 보빈장치 옵션
