(주)에스피엠에서 생산하는 와이어 컷 방전 가공기 시리즈를 소개합니다.

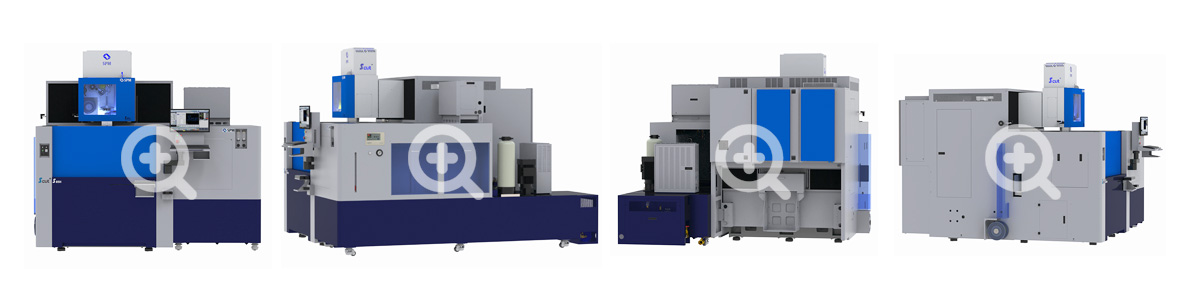

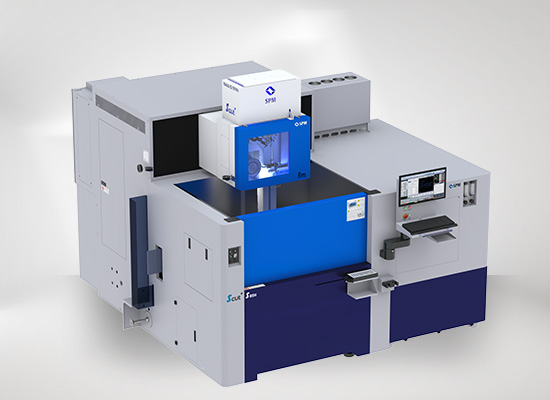

◎ S85H

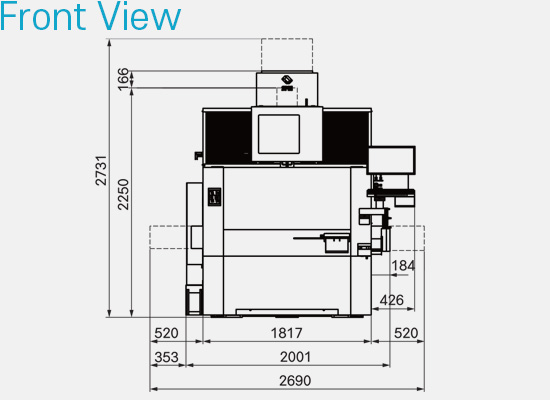

도면



사양

제 목 단 위
X, Y, Z축 이동량 800 × 500 × 500㎜
U, V축 이동량 150 × 150 (± 75)㎜

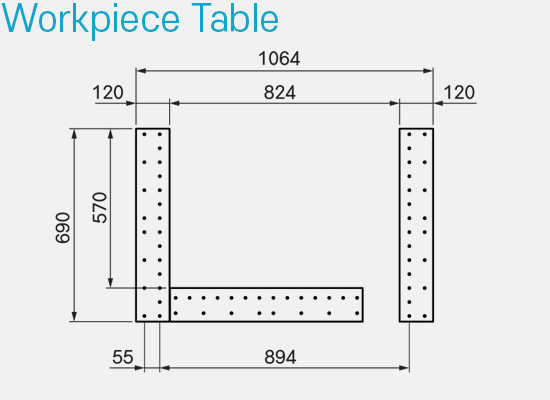

테이블 크기 1064 × 690㎜
테이블 높이 (바닥-테이블) 900㎜
가공조 크기 1336(문폭:1248) × 992㎜
공작물 최대 크기 1100 × 700 × 490㎜
공작물 상용 작업 크기 1000 × 600 × 480㎜
최대 가공물 중량 2000㎏
제 목 단 위
최대 테이퍼 각도 ±32/100㎜ degrees/t
최대 테이블 이송속도 1300㎜
사용 와이어 직경 0.15 ~ 0.3㎜
와이어 전극 이송속도 0 ~ 15m/min
와이어 장력 0.5 ~ 28N
기계 외형크기 (WLH) 2001 × 3570 × 2250㎜
기계 중량 4500㎏

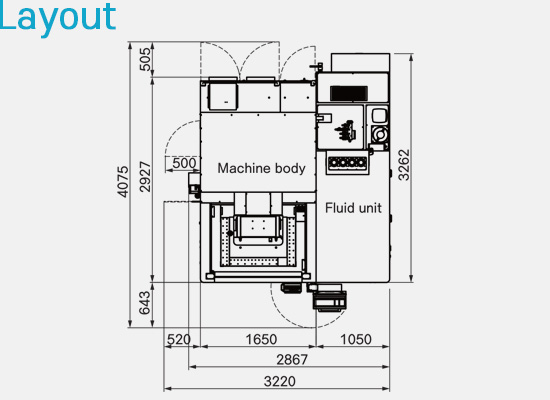

설치 총 면적 3220 × 4075 × 2731㎜
X, Y, Z축 리니어 스케일 기본적용(U, V축 옵션) / 20kg 보빈 기본장착
