(주)에스피엠에서 생산하는 와이어 컷 방전 가공기 시리즈를 소개합니다.

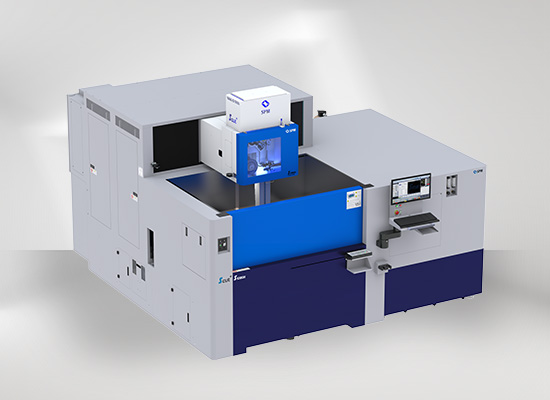

◎ 1060H

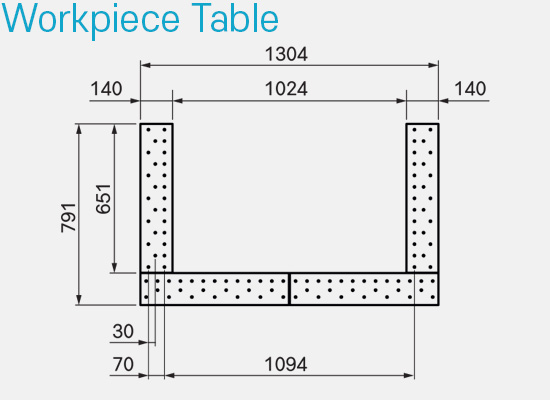

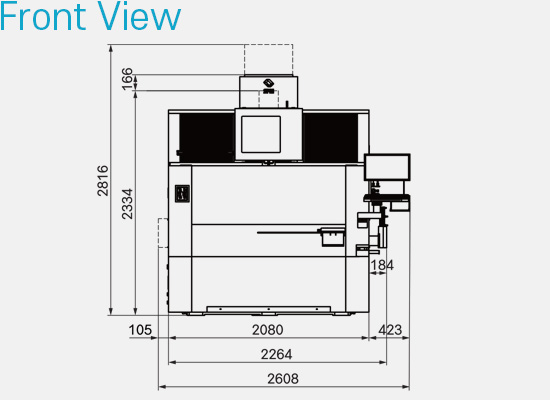

도면





사양

제 목 단 위
X, Y, Z축 이동량 1000 × 600 × 500㎜
U, V축 이동량 300 × 300 (± 150)㎜
테이블 크기 1304 × 791㎜
테이블 높이 (바닥-테이블) 990㎜
가공조 크기 1686(문폭:1598) × 1200㎜
공작물 최대 크기 1300 × 800 × 490㎜
공작물 상용 작업 크기 1200 × 700 × 480㎜
최대 가공물 중량 3000㎏
제 목 단 위
최대 테이퍼 각도 ±20/400㎜ degrees/t
최대 테이블 이송속도 1300㎜
사용 와이어 직경 0.15 ~ 0.3㎜
와이어 전극 이송속도 0 ~ 15m/min
와이어 장력 0.5 ~ 28N
기계 외형크기 (WLH) 2264 × 4053 × 2334㎜
기계 중량 7000㎏
설치 총 면적 3880 × 4558 × 2816㎜
X, Y, U, V, Z축 리니어 스케일 기본적용 / 20㎏ 보빈 기본장착
